球磨機

產品簡介：

球磨機的主體是一個水平安裝在兩個大型軸承上的 低速回轉的筒體。球磨機由電動機通過減速機及周邊大 齒輪減速傳動、或由低轉速同步電機直接通過周邊大齒 輪減速傳動，驅動回轉部回轉，筒體內部裝有適當?shù)哪?礦介質鋼球。磨礦介質在離心力和摩擦力的作用下，被 提升到一定的高度，呈拋落或泄落狀態落下。被磨制的 物料由給料口連續地進入筒體內部，被運動的磨礦介質 所粉碎，并通過溢流和連續給料的力量將產品排出機夕卜 以進行下一工序處理。

球磨機

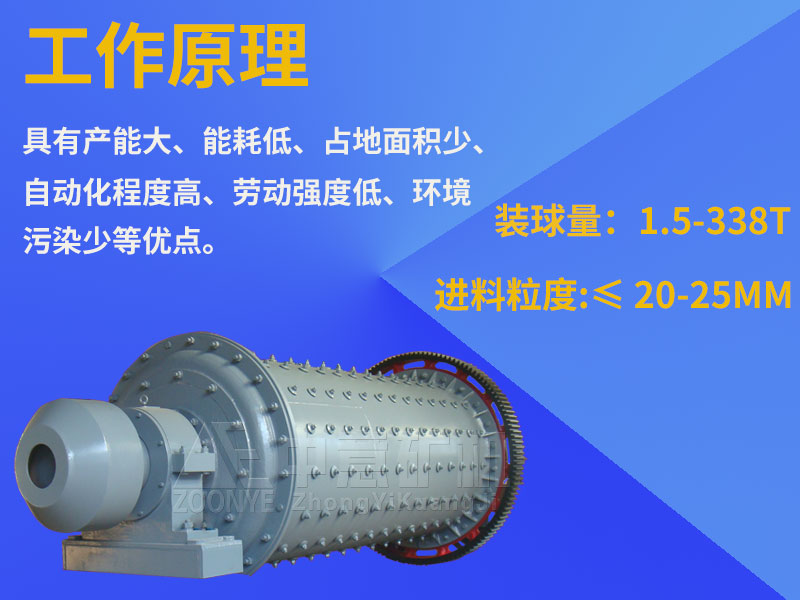

球磨機工作原理

球磨機為臥式筒形旋轉裝置，礦石由進料裝置經入料中空軸螺旋均勻地進入磨機*倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對礦物產生重擊和研磨作用。礦物在*倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將礦石進一步研磨，礦石粉通過卸料箅板排出，完成粉磨作業。

球磨機工作原理

主要結構由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成，中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。筒體由鋼板焊接而成,其兩端焊有法蘭盤，以便與鑄鋼的給料端蓋和排料端蓋聯接，筒體內裝有可以更換的襯板，筒體外部焊接有輪帶和傳動齒輪，通過傳動齒輪來帶動筒體的轉動。

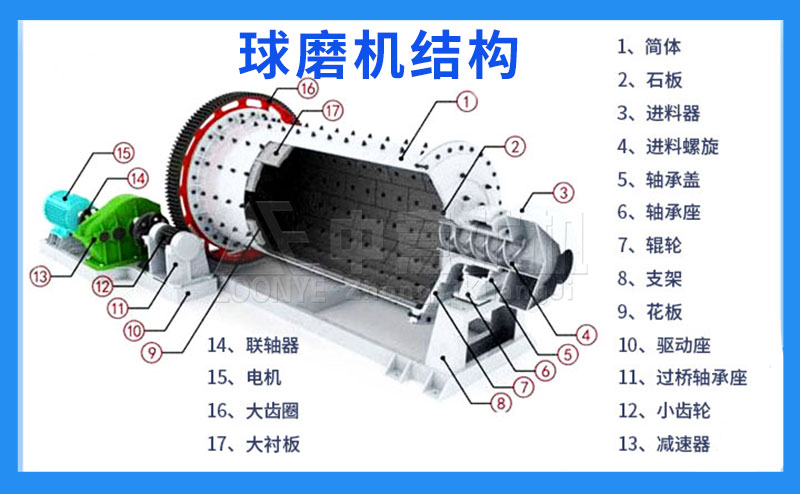

球磨機結構展示

球磨機性能優勢

1、采用蓖子板進行分離成品料和不合格的礦粉，它通過內部的鋼球與不同顆粒大小的銅礦石進行整體化的運轉，提高球磨機加工量，達到更好的銅礦石加工方式。

2、筒體采用自動焊、超聲波檢測、整體退火、大型專業機床一次裝卡加工等措施，確保了精度和質量。

3、增加充填率和轉速率，設備處理能力隨鋼球的充填率增加而增加，提高充填率增加了鋼球碎磨礦石的幾率和礦石自磨作用。

4、研磨時間預先設定好后，研磨過程全部自動完成，無需人工操作。

5、采用稀土材料及新型結構襯板，調整了磨機轉速，優化了齒輪設計，從而增加了磨機運轉的平穩性和使用壽命。

6、選用橢圓球介質代替現用圓球介質，這樣能夠使磨機的破碎和研磨能力得到很大提高。

7、體積小、重量輕、效率高，可用于材料的研磨、混料和機器合金化。

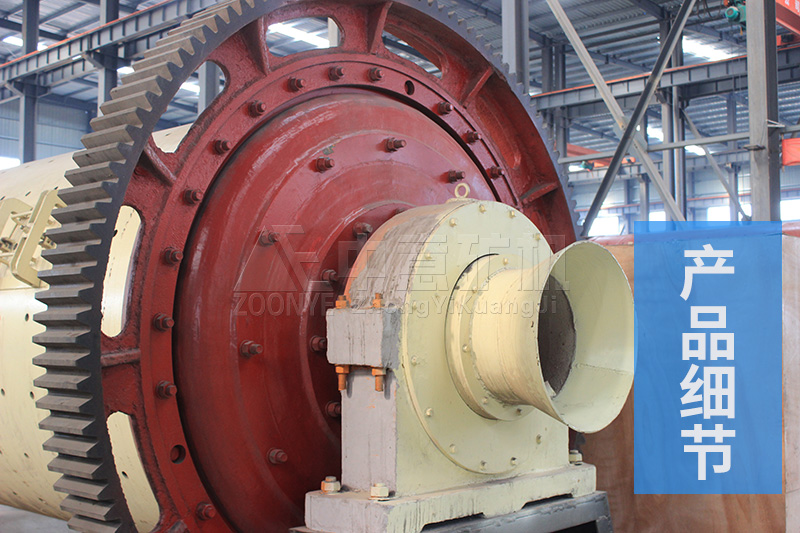

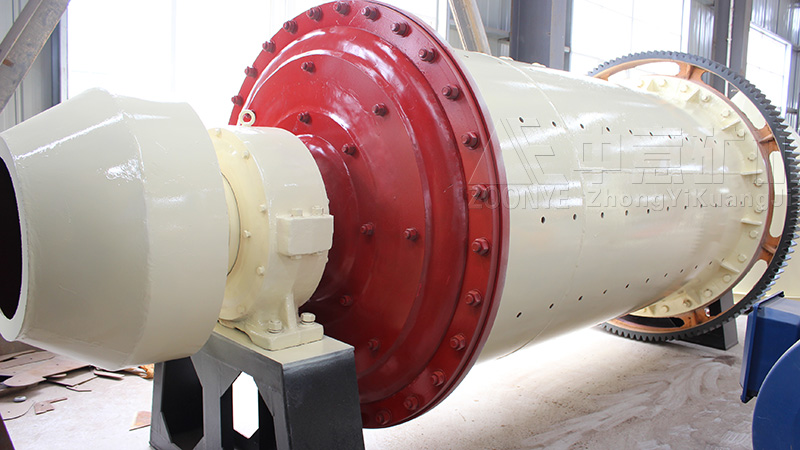

產品細節展示

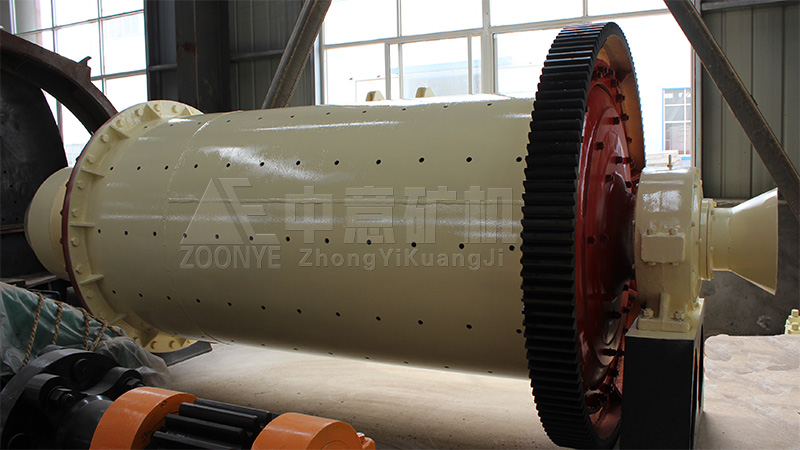

產品展示1

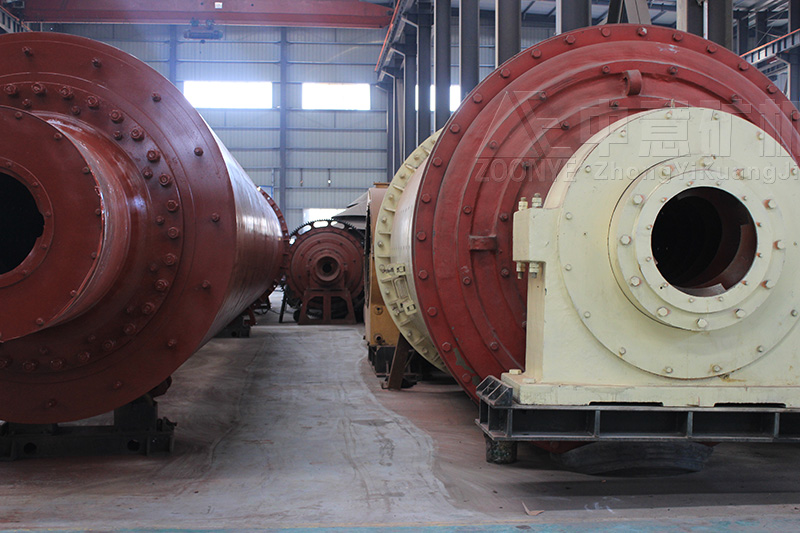

產品展示2

產品展示3

球磨機的安裝基礎說明

1、球磨機必須安裝在已經干燥的堅固的鋼筋混凝土基礎之上。

2、基礎不許有顯著的傾斜與下沉，如有少許下沉亦應是均衡的和水平的，否則不能進行安裝。

3、球磨機的基礎與地平面應有足夠的高度，以供更換襯板及研磨介質之用。

4、基礎的設計可參考本廠的地基部圖進行，但不可將該圖直接用作基礎施工工作圖。

選礦設備廠家

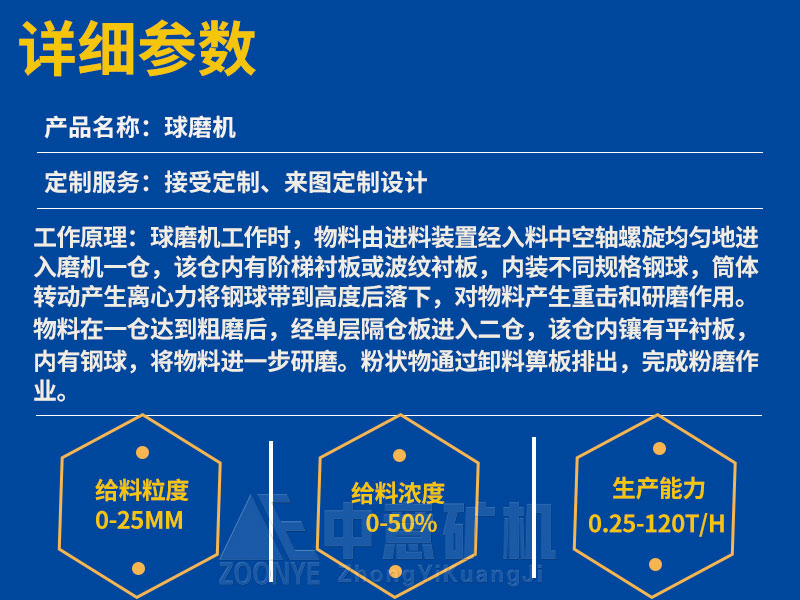

技術參數
