PSG系列彈簧圓錐破碎機

產品簡介：

彈簧圓錐破碎機

　　 彈簧圓錐破碎機是出現較早的破碎石頭的機型，也是應用范圍比較廣泛和用量較大的砂石料破碎機械。經過中意礦機數代優化設計改進，目前的圓錐破碎機機型更加合理完善、在制造、安裝、使用、維護方面有著很好的表現。

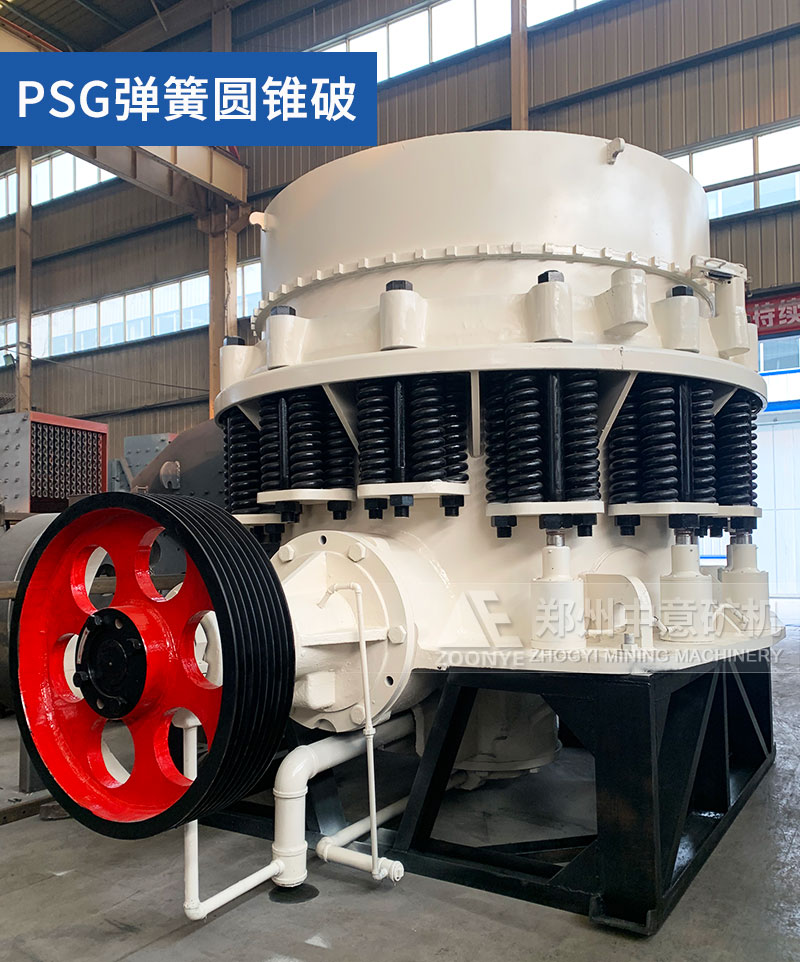

PSG彈簧圓錐破碎機

　　鄭州中意礦機的PSG系列彈簧圓錐破碎機是在老式蒙斯彈簧圓錐破碎機的基礎上研發而成，每個規格有6-8個破碎腔型，防塵機構既有干油密封，又有水封和空氣封提供選擇，主機功率大于155KW的中型以上的都帶有清腔系統，有機械鎖緊和液壓鎖緊兩種選擇。秉承破碎腔擠滿給料能夠提高層壓破碎效果的理念下，我廠的圓錐破碎機沒有分料盤，所以PSG系列圓錐破碎機無論是處理能力上還是破碎產品中細粒級產品都高于老式西蒙斯圓錐破碎機。

車間實拍

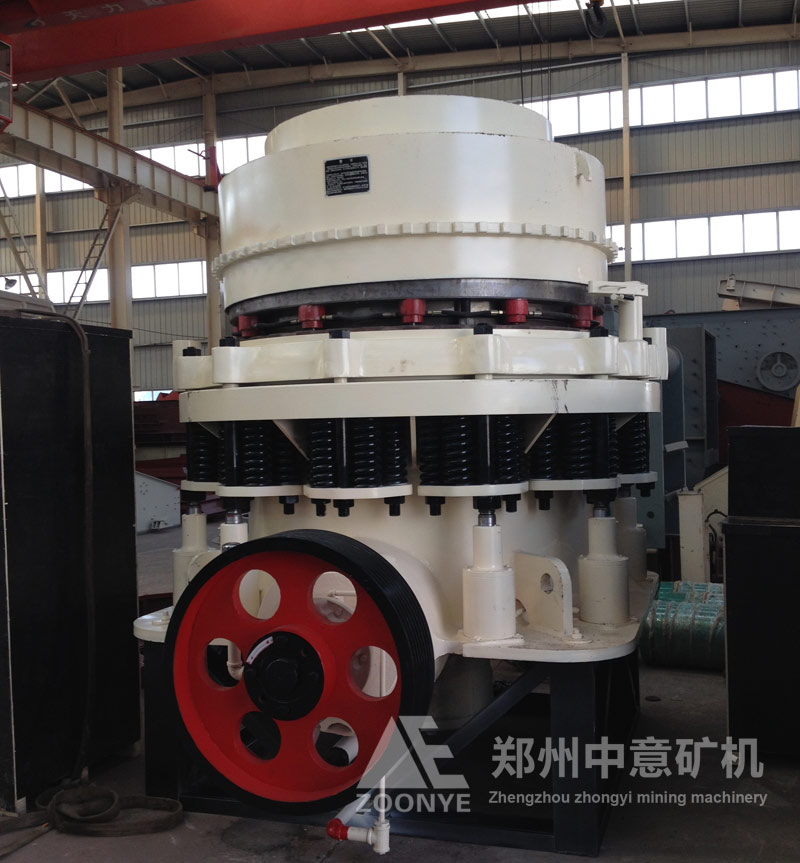

彈簧圓錐破車間實拍

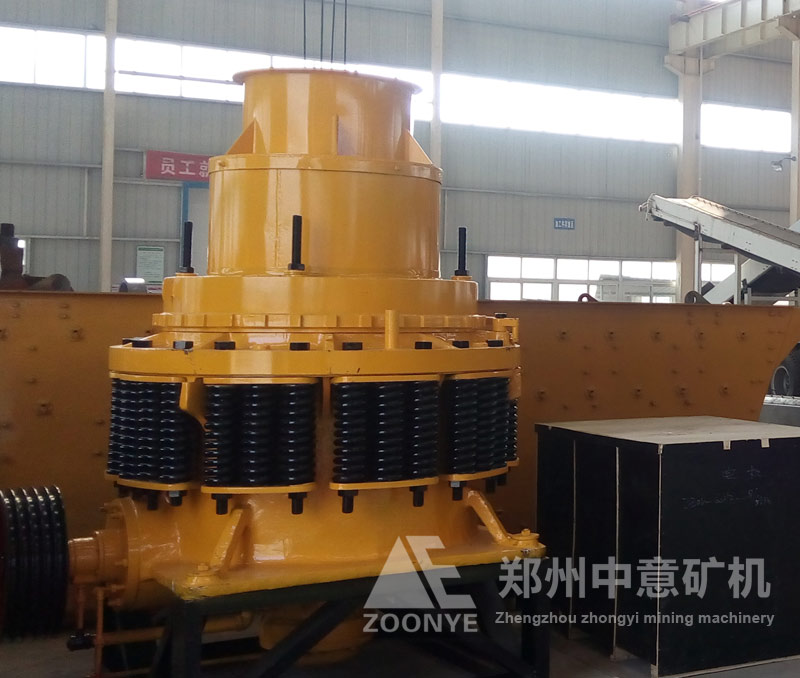

非洲客戶定制的彈簧圓錐破碎機

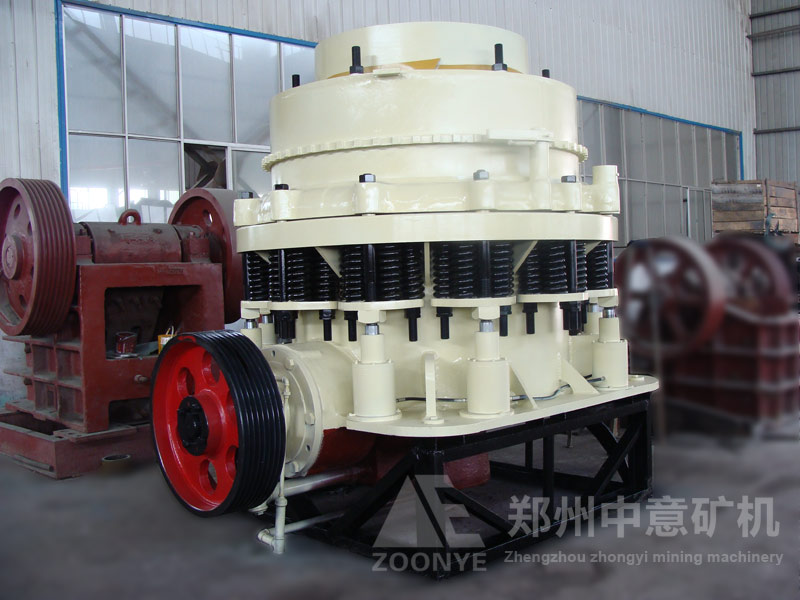

復合式圓錐破碎機

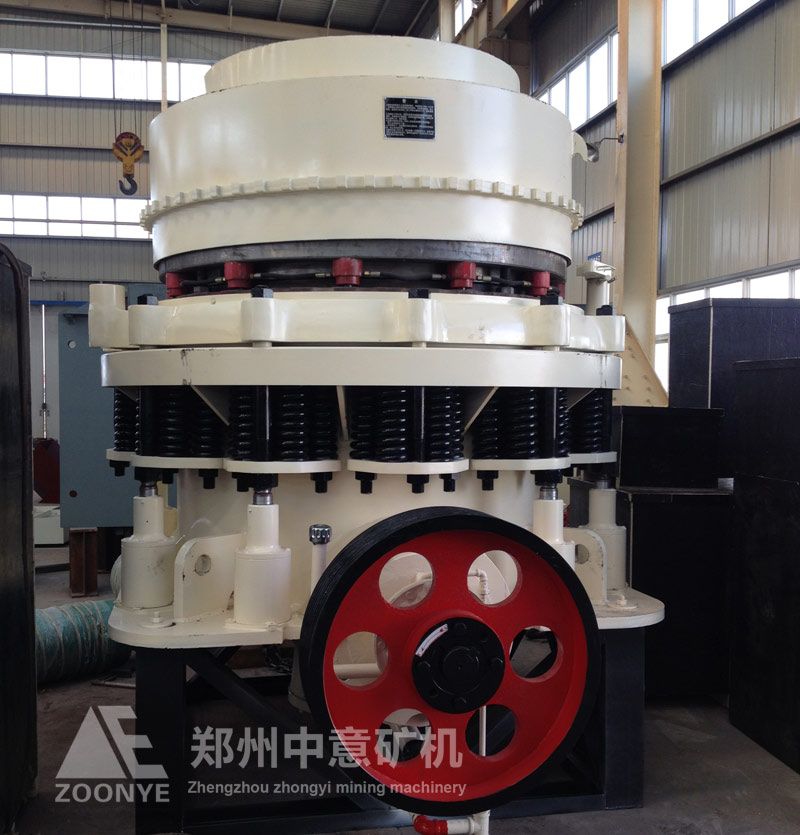

硬巖細碎選彈簧圓錐破

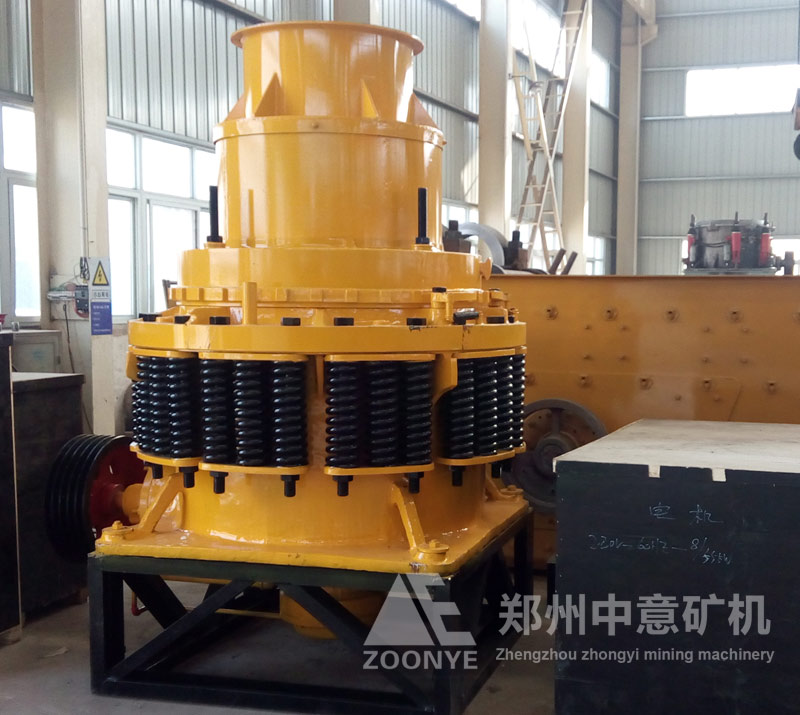

車間彈簧圓錐破展示圖片

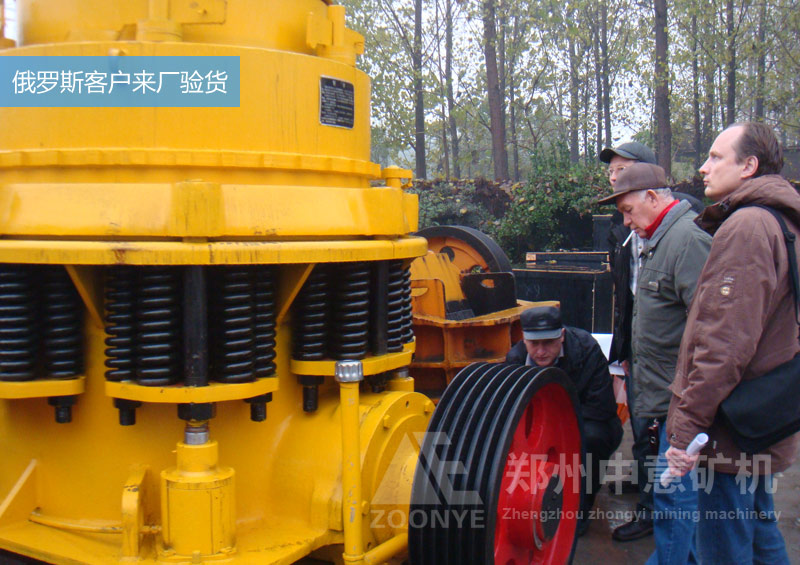

俄羅斯客戶開廠驗貨

彈簧圓錐圓錐破碎機可破碎物料

彈簧圓錐破碎機可破碎物料

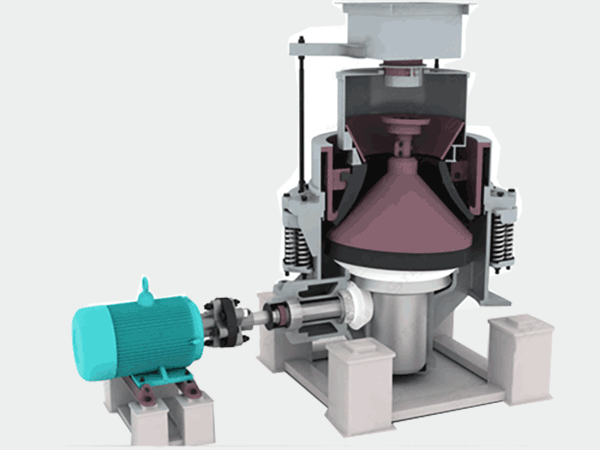

彈簧圓錐破碎機工作原理

彈簧圓錐破碎機工作原理

彈簧圓錐破碎機易損件：

圓錐破碎機易損件

　　鄭州中意圓錐破碎機軋臼壁、破碎壁采用低成本的高錳鋼或超高錳鋼為大型耐磨件基體材料，在工作部位復合鑲嵌硬質合金或陶瓷顆粒，使雙金屬復合耐磨件的磨損面具有優良的耐磨性，非磨損面具有優異的塑性和沖擊韌性。
鄭州中意礦機還生產各種型號的高錳鋼圓錐破動錐、定錐，包括普通高錳鋼材質：錳13(Mn13)、錳13鉻2(Mn13Cr2)和超高錳鋼材質：錳18(Mn18)、錳18鉻2(Mn18Cr2)。
鄭州中意圓錐破碎機耐磨件被用于國內許多大型水泥、礦山、建材、化工等大型企業，深受客戶親睞。

　　彈簧圓錐破碎機通過傳動軸、小圓錐齒輪帶動大圓錐齒輪，而使偏心套旋轉，驅動活動錐作偏心旋轉運動。喂入的石料經漏斗進入破碎腔中，破碎的物料沿著錐面卸出。從以上彈簧圓錐破碎機描述中可得知，圓錐破碎機工作原理與顎式破碎機有相似之處，都是對物料施以擠壓力，破碎后靠自重卸料。不同之處在于圓錐破碎機的工作過程是連續進行的，夾在兩錐之間的物料也受到磨削的作用，所以破碎較容易驚醒。因此其生產能力比顎式破碎機大，動力能耗低。

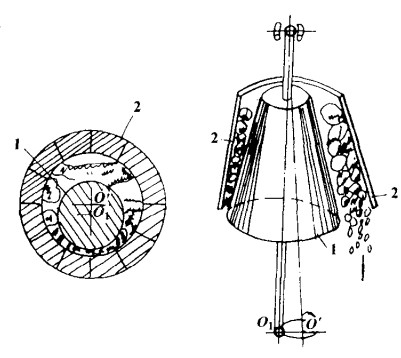

彈簧圓錐破碎機破碎物料示意圖 1.活動錐；2.固定錐

彈簧圓錐破碎機破物料示意圖

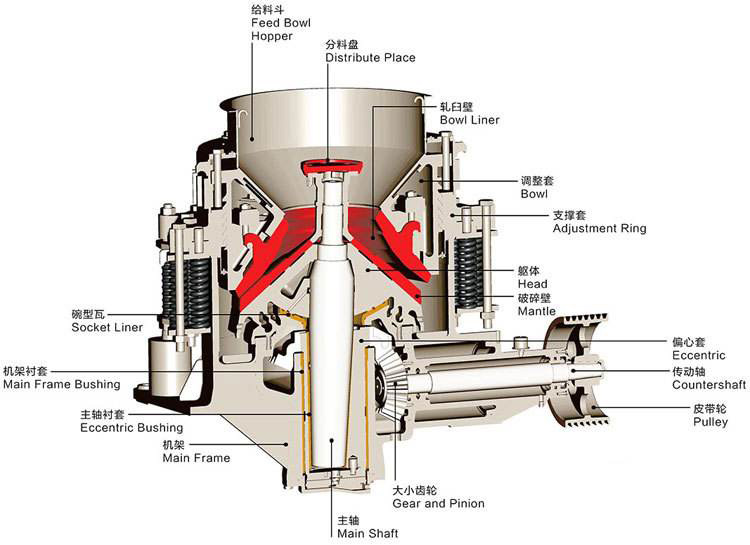

彈簧圓錐破碎機結構

1.機體；2.止動齒輪；3.圓錐頭；4.壓套；5.U型螺栓；6.鎖緊套；7.鎖緊缸；8.支撐套；9.調整套；10.定錐襯板；11.動錐襯板；12.主軸；13.動錐驅體；14.碗型軸瓦；15.碗型軸承架；16.平衡重；17.大錐齒輪；18.錐形套；19.偏心套；20.大襯套；21.機架；22.底盤；23.止動盤；24.擋鐵；25.條鐵；26.防塵罩；27.推動缸；28.水錐齒輪；29.水平軸；30.聯軸器

中意彈簧圓錐破碎機成功案例

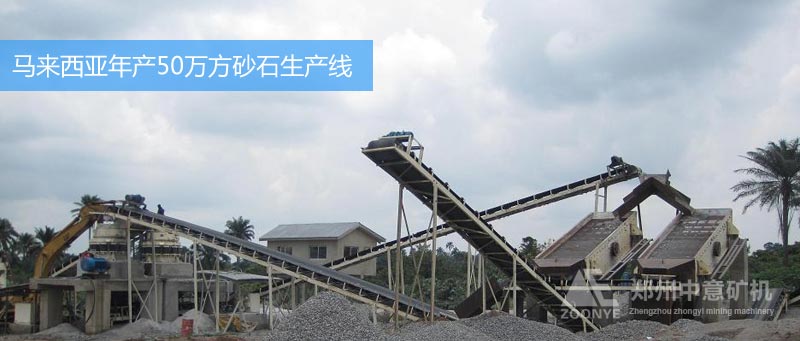

馬來西亞年產50萬方砂石生產線

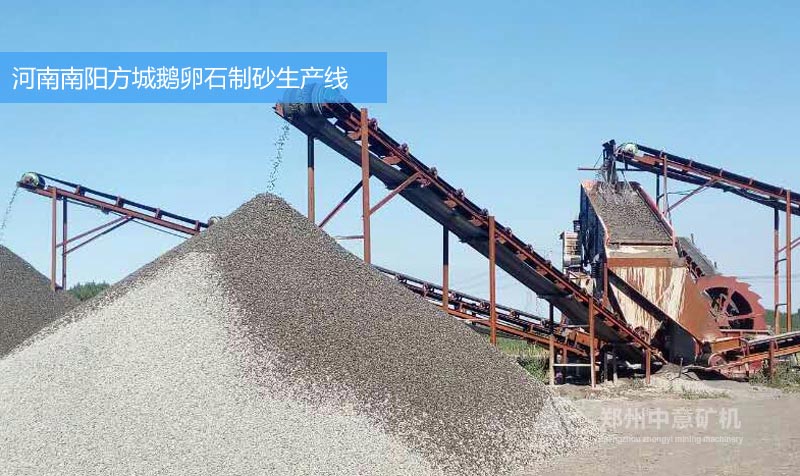

河南南陽鵝卵石制砂生產線

河南鄭州道砟石生產項目

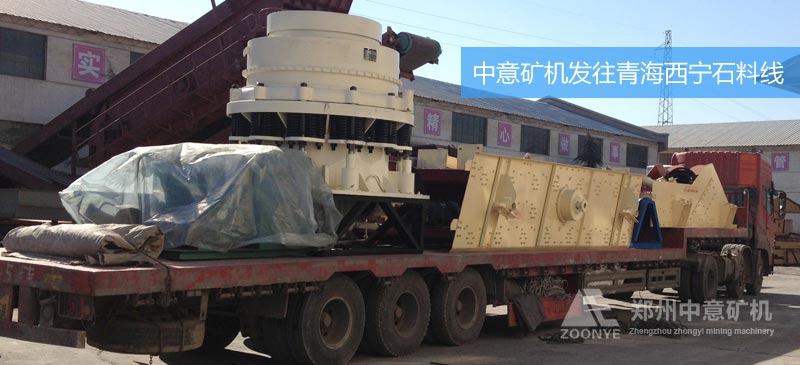

石料生產線發往青海

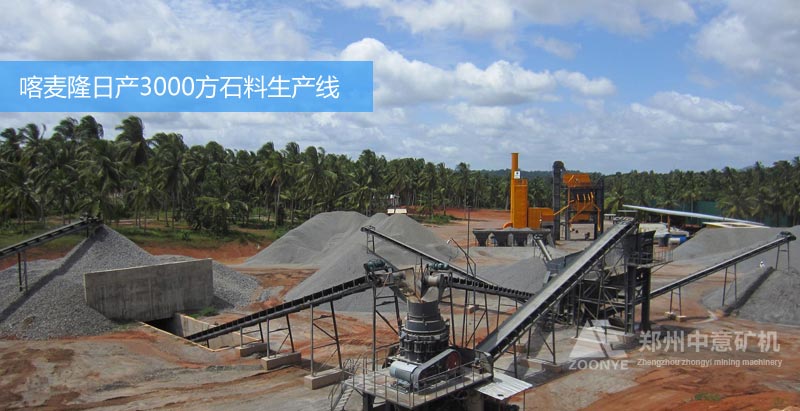

日產3000方石料生產線

彈簧圓錐破碎機性能特點

彈簧圓錐破碎機性能優勢

1、破碎腔型多：PSG系列圓錐破碎機腔型分為三種不同的設計方式，用戶可以根據現場情況選擇破碎效率高、產品粒度均勻、粒型好、軋臼壁磨損均勻使用壽命長的破碎腔型。
2、干油密封防塵：PSG系列圓錐破采用獨特的防塵密封結構，密封結構可靠，有效的延長了潤滑油的更換周期和零件的使用壽命。
3、支持大破碎力：PSG系列圓錐破的關鍵零件選擇特殊材料制造。每一沖程破碎錐離開軋臼壁的距離大，既允許更多物料進入破碎腔，又形成大的排料體積，使物料通過破碎腔體的速度加快。
4、產量高：與其他機型相比，PSG系列圓錐破碎機壁長、沖程大、破碎力大，可對破碎腔中的物料進行有效的破碎，每一沖程破碎的物料更多。
5、日常運行的維護成本低：零件選材與結構設計合理，使用壽命長，破碎壁長，降低了滑動軸承、齒輪和機架上的負荷，破碎產品粒度均勻，減少了循環負荷，液壓清腔系統操作方便，減少了停機時間，功率消耗低，分配合理。

中意礦機為您提供每一臺高質量產品

本文由中意QHC編輯

技術參數
